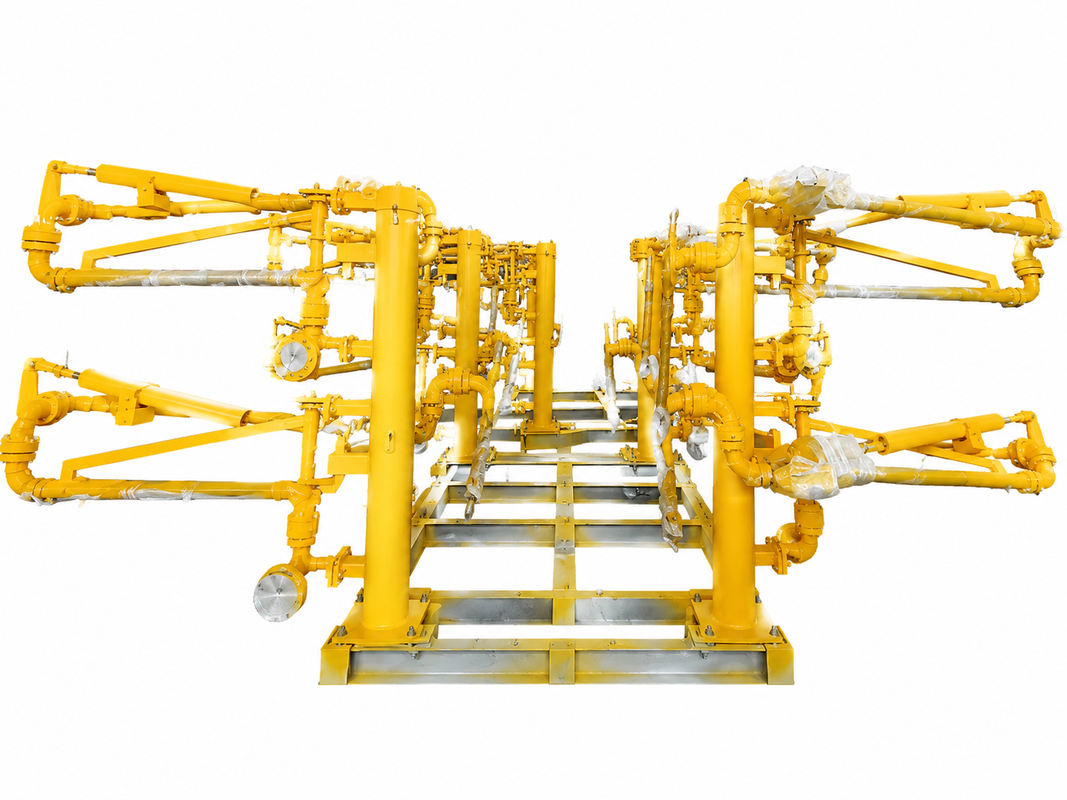

Dolne ramię ładowania z podwójnymi ramionami

Dolne ramię ładowania z podwójnymi ramionami

Opis

Dwóch ramion dolnego ramienia ładowania zapewnia bezpieczne i niezawodne rozwiązanie dla zamkniętego pętli transferu LPG, amoniaku,

Wykorzystuje się go do ładowania i rozładunku ładunków na dnie.

bezpieczne połączenia, efektywne przenoszenie płynów i lepsza ochrona zarówno operatorów, jak i środowiska.

Specyfikacje

Średnica nominalna: DN50DN150 (faza ciekła), DN50DN100 (faza gazowa)
Ciśnienie konstrukcyjne: 1,0 MPa ∼2,5 MPa
Temperatura konstrukcyjna: -40°C+230 °C
Materiał rurociągu: stal węglowa/stal nierdzewna/pTFE

Cechy

· Projekt dwustronnej ramki do przenoszenia płynu i pary:
Konfiguracja dwustronnej jest zaprojektowana do jednoczesnego obsługi zarówno fazy płynnej, jak i pary.

wyposażone w pięć giętek obrotowych, zapewniające doskonałą elastyczność i umożliwiające ramieniu ładowania dotarcie do czołgów umieszczonych

gdziekolwiek w obrębie obudowy operacyjnej.

· Ochrona awaryjna:
Ramię zewnętrzne może być wyposażone w opcjonalny sprzęgacz odłączalny w celu ochrony rurociągu ładowania przed uszkodzeniem w

przypadek wypadkowego odpłynięcia tankowca lub awaryjnego odciągnięcia.

· Elastyczne i niezawodne opcje połączenia:
Ramię ładunkowe można podłączyć do tankowców za pomocą podłącza flanszowego lub łącza CAMLOCK.

metodę można wybrać w zależności od typu cysterny i wymagań klienta, zapewniając szybkie i bezpieczne połączenie.

· Bezpieczne zablokowanie miejsca postoju:
Wewnętrzny mechanizm blokowania ramienia utrzymuje mocno ramię ładunkowe w pozycji postojowej, gdy nie działa.

· Bezproblemowe i zrównoważone działanie:
System przeciwważenia sprężynowo-cylindrowego kompensuje masę ramienia zewnętrznego i części przednich,

zapewnienie płynnego i bezproblemowego ruchu pionowego.

· Zwiększona ochrona statyczna:
Urządzenie antystatyczne skutecznie rozprasza ładunki statyczne i prądy rozrzutne generowane przez przepływ płynu przez układ rurociągowy

podczas operacji załadunku i rozładunku, zwiększenie bezpieczeństwa eksploatacji.
