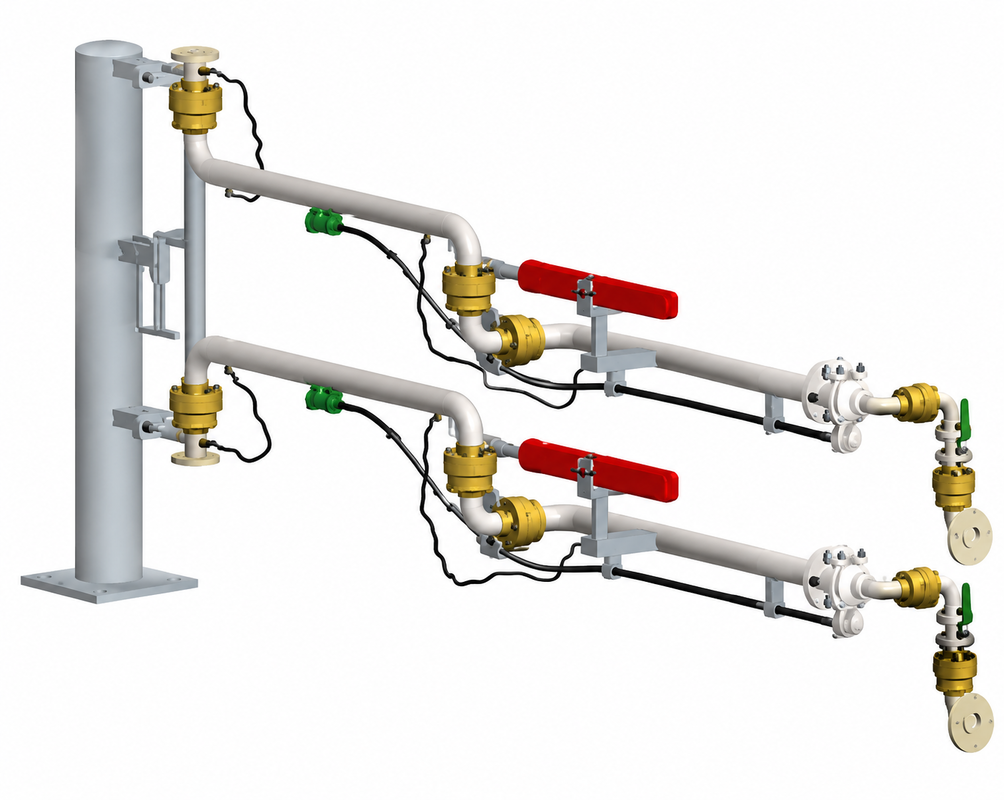

Ramiona załadunkowe górne z odzyskiem par

Górne ramię ładowania z odzyskiwaniem pary

Opis

Zaprojektowany do zastosowań ładowania górnego zamkniętego pętli, ten ramię ładowania odzyskiwania par zapewnia bezpieczne i niezawodne

Zintegrowany system zwrotu par wychwytywa i odbiera substancje chemiczne, które są w stanie wywołać toksyczne substancje chemiczne.

odzyskuje bardzo lotne pary podczas załadunku, zmniejszając straty produktów, emisje i wpływ na środowisko.

Specyfikacje

Średnica nominalna: DN50DN200 (faza ciekła), DN50DN100 (faza gazowa)
Ciśnienie konstrukcyjne: -0,06 MPa ∼2,5 MPa
Temperatura konstrukcyjna: -40°C+230°C
Materiał rurociągu: stal węglowa/stal nierdzewna/pTFE
Materiał rurociągów do odpływu: stop aluminium lub inne materiały

Cechy

· Elastyczna konstrukcja obrotowa:
Zestaw rurociągów jest wyposażony w cztery gięcia obrotowe, zapewniające doskonałą elastyczność i umożliwiające

ramię ładowania, aby dotrzeć do tankowców umieszczonych gdziekolwiek w obrębie otoczenia eksploatacyjnego.

· Opcja rury teleskopowej:
W przypadku tankowców o wysokim profilu można zapewnić rurociąg teleskopiczny, który umożliwia napełnianie z dołu, zmniejszając

Turbulencje i poprawa wydajności ładowania.

· Zmniejszenie wpływu rozpylania i przepływu:
Można zainstalować deflektor rurociągu lub wylot rurociągu napełniającego pod kątem 45° w celu zminimalizowania rozpylania i nadmiaru,

pomoc w ochronie konstrukcji zbiornika podczas operacji załadunku.

· Bezpieczne zablokowanie miejsca postoju:
Wewnętrzny mechanizm blokowania ramienia utrzymuje mocno ramię załadunkowe w pozycji postojowej, gdy nie jest używane.

· Bezproblemowe i zrównoważone działanie:
System przeciwważenia sprężynowo-cylindrowego kompensuje ciężar ramienia zewnętrznego i przedniego

Komponenty zapewniające płynny i bezproblemowy ruch pionowy.

· Wydajne odprowadzanie rurociągów:
Wbudowany jest rozbiór próżniowy umożliwiający szybkie odprowadzanie rurociągu i zapobiegający zatrzymywaniu płynu po uruchomieniu.

· Zwiększona ochrona statyczna:
Urządzenie antystatyczne skutecznie rozprasza ładunki statyczne i prądy rozrzutne generowane przez przepływ płynu przez

systemy rurociągowe podczas operacji załadunku i rozładunku.

· Niezawodne zabezpieczenie pary:
Ramię ładowania wyposażone jest w stożek uszczelniający dla bezpiecznego połączenia z otworem wodnym i elastycznego węża zwrotnego pary do pary

Odzyskiwanie, zapobieganie uwalnianiu niebezpiecznych par i poprawa bezpieczeństwa środowiska.

· Opcjonalne zablokowanie pozycji roboczej:
W celu zabezpieczenia ramienia ładowania w pozycji roboczej można opcjonalnie zainstalować mechanizm blokowania ramienia zewnętrznego.

· Poprawa wydajności uszczelniającej:
Można zainstalować cylindr do tłoczenia, aby zapewnić szczelną i niezawodną uszczelnienie pomiędzy stożkiem a otworem zbiornikowym.
