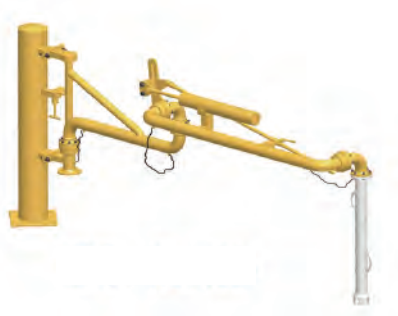

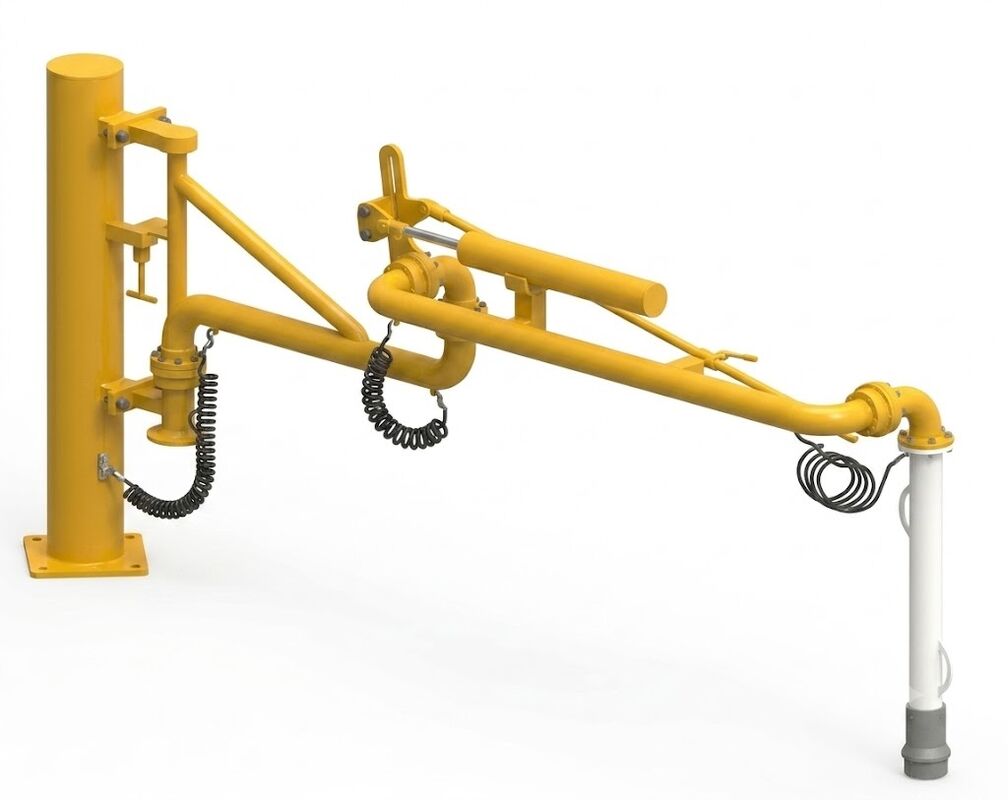

Górne ramię ładowania z pojedynczym ramieniem

Górne ramię ładowania z pojedynczym ramieniem

Opis

Jednoręczne ramię ładowania górnego jest specjalnie zaprojektowane do ładowania i rozładunku z otwartym dachem na drogowych tankowcach i wagonach kolejowych.

Dzięki możliwości przenoszenia płynów masowych przez górne otwory wodne tankowca, oferuje ono wszechstronne, przyjazne użytkownikowi i niezawodne rozwiązanie

do zastosowań w obsłudze płynów w sektorze chemicznym, naftowym i przemysłowym.

Specyfikacje

Średnica nominalna: DN40DN250
Ciśnienie konstrukcyjne: -0,06 MPa ∼2,5 MPa
Temperatura konstrukcyjna: -40°C+230°C
Materiał rurociągowy:aluminium/Ocieplona stali węglowej/ stali nierdzewnej/ PTFE
Materiał rurociągów do odpływu: stop aluminium lub inne materiały

Cechy

· Elastyczna konstrukcja obrotowa:
Zespół rurociągów zawiera cztery obracające się złącza, zapewniając doskonałą elastyczność i umożliwiając ładowanie ramienia do tankowców

umieszczone w dowolnym miejscu w wyznaczonej przestrzeni operacyjnej.

· Opcja rury teleskopowej:
W przypadku zastosowań obejmujących tankowce o wysokim profilu zaleca się zastosowanie rury teleskopowej, aby umożliwić napełnianie z dołu, zmniejszając turbulencje

i poprawy wydajności ładowania.

· Zmniejszenie efektu rozpylania i nadmiaru:
Można zainstalować deflektor rurociągu lub 45° kątowy wylot rurociągu, aby zminimalizować rozpylanie i nadmiar płynu, pomagając chronić tankowiec

struktury i zapewniają płynniejsze operacje napełniania.

· Bezpieczne zablokowanie pozycji roboczej:
Zapewnia się mechanizm blokowania ramienia zewnętrznego, który zapewnia bezpieczne utrzymanie ramienia ładowania w pozycji roboczej podczas operacji ładowania.

· Bezpieczne zablokowanie miejsca postoju:
Wewnętrzny mechanizm blokowania ramienia zapewnia bezpieczne przymocowanie ramienia ładowania w pozycji postojowej, gdy nie jest używane.

· Bezproblemowe i zrównoważone działanie:
System przeciwwag sprężynowo-cylindrowego kompensuje wagę ramienia zewnętrznego i komponentów przednich, umożliwiając bez wysiłku i

stabilny ruch pionowy.

· Wydajny odwodnienie przewodów:
Wbudowany jest rozbiór próżniowy, który ułatwia szybkie odprowadzanie rurociągu i zapobiega zatrzymywaniu płynu po uruchomieniu.

· Zwiększona ochrona statyczna:
Wbudowane jest antystatyczne urządzenie uziemienia, które skutecznie rozprasza ładunki statyczne i prądy rozrzutne generowane przez przepływ płynu podczas obciążania i

operacje rozładunkowe, poprawa bezpieczeństwa eksploatacji.

Akcesoria opcjonalne

· Statyczny alarm uziemienia:
Zapewnia ostrzeżenia wizualne i dźwiękowe, jeśli tankowiec nie jest prawidłowo uziemiony, zapobiegając nagromadzeniu się statyki.

· Alarm poziomu zbiornika:
Aktywuje alarm lub sygnał wyjściowy, gdy poziom płynu przekracza ustawiony wcześniej limit.

· Pompa podwodna:
Używane do pompowania płynów z cysterny.

· Konfiguracje dostosowane:
Na żądanie dostępne są dodatkowe opcje.
