Miernik przepływu masy gazu cieplnego do systemów sterowania procesami

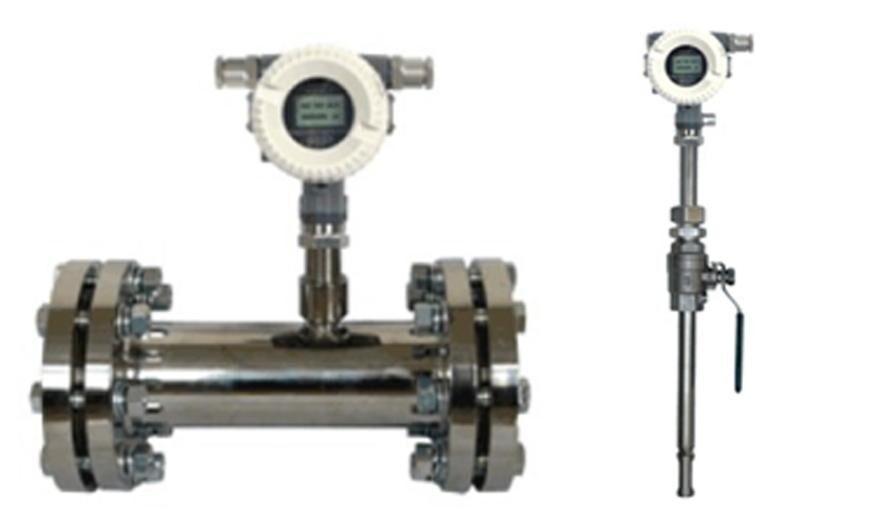

Miernik przepływu masy gazu cieplnego serii FLR

Opis

Przepływomierz masy gazu termicznego jest zaprojektowany na podstawie zasady dyfuzji cieplnej i wykorzystuje metodę różnicy temperatury stałej do dokładnego pomiaru gazów.wysoka cyfryzacja, łatwa instalacja i precyzyjne pomiary.

Sekcja czujnika składa się z dwóch czujników temperatury oporu platynowego klasy odniesienia.drugi jest samogrzewany do temperatury T2 wyższej niż średnia temperatura i służy do wykrywania prędkości przepływu płynu, znany jako czujnik prędkości.

Różnica temperatury wynosi ΔT = T2 T1, gdzie T2 > T1. Kiedy płyn przepływa przez czujnik, cząsteczki gazu zderzają się z nim i przenoszą ciepło z T2, powodując spadek jego temperatury.Aby utrzymać stałą ΔT, prąd podawany do T2 musi być zwiększony. Im szybciej przepływa gaz, tym więcej ciepła jest przenoszone. Istnieje stały związek funkcjonalny między prędkością przepływu gazu a zwiększonym ciepłem,który stanowi podstawę zasady różnicy temperatury stałej.

Zalety

• Jest to prawdziwy przepływozmierzacz masy, który nie wymaga kompensacji temperatury ani ciśnienia do pomiaru przepływu gazu, zapewniając prostą i dokładną pracę.Może zapewnić przepływ masy gazu lub standardowy przepływ objętościowy.

• Ma szeroki współczynnik odchylenia i może mierzyć prędkości gazu od 100 Nm/s do 0,1 Nm/s, co sprawia, że nadaje się do wykrywania wycieków gazu.

• Czujnik nie zawiera ruchomych części ani składników wrażliwych na ciśnienie, co zapewnia, że dokładność pomiaru nie ulega wpływowi drgań.

• W odpowiednich warunkach terenowych można wykonać instalację i konserwację bez wyłączenia produkcji (wymaga specjalnej dostosowania).

• Wykorzystuje w pełni cyfrową konstrukcję zapewniającą dokładne pomiary i łatwą konserwację.

• Dzięki komunikacji RS-485 lub HART obsługuje automatyzację fabryczną i integrację systemów.

Specyfikacja techniczna

Zakres przepływów
